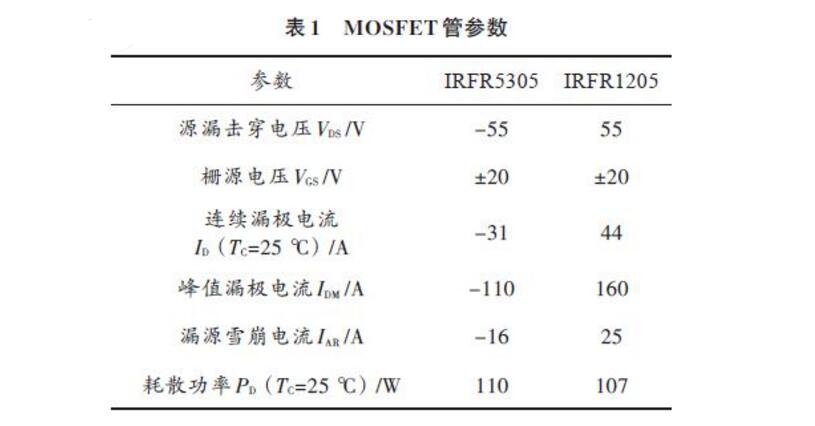

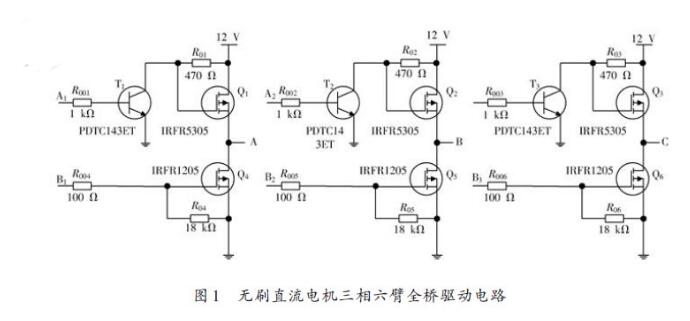

　　無刷直流電機驅動控制電路如圖1 所示。該電路采用三相六臂全橋驅動方式，采用此方式可以減少電流波動和轉矩脈動，使得電機輸出較大的轉矩。在電機驅動部分使用6個功率場效應管控制輸出電壓，四軸飛行器中的直流無刷電機驅動電路電源電壓為12 V.驅動電路中，Q1~Q3采用IR公司的IRFR5305(P溝道)，Q4~Q6為IRFR1205(N 溝道)。該場效應管內藏續流二極管，為場效應管關斷時提供電流通路，以避免管子的反向擊穿，其典型特性參數見表1.T1~T3 采用PDTC143ET 為場效應管提供驅動信號。

　　由圖1 可知，A1~A3 提供三相全橋上橋臂柵極驅動信號，并與ATMEGA16單片機的硬件PWM驅動信號相接，通過改變PWM信號的占空比來實現電機轉速控制;B1~B3提供下橋臂柵極驅動信號，由單片機的I/O口直接提供，具有導通與截止兩種狀態。

　　無刷直流電機驅動控制采用三相六狀態控制策略，功率管具有六種觸發狀態，每次只有兩個管子導通，每60°電角度換向一次，若某一時刻AB 相導通時，C 相截至，無電流輸出。單片機根據檢測到的電機轉子位置，利用MOSFET的開關特性，實現電機的通電控制，例如，當Q1、Q5 打開時，AB 相導通，此時電流流向為電源正極→Q1→繞組A→繞組B→Q5→電源負極。類似的，當MOSFET 打開順序分別為Q1Q5，Q1Q6，Q2Q6，Q2Q4，Q3Q4，Q3Q5時，只要在合適的時機進行準確換向，就可實現無刷直流電機的連續運轉。
